每一臺新道茨（NEWDOSE?）計量泵都帶有一串獨特的型號代碼，這串代碼就像泵的“身份證”，濃縮了關于其類型、性能、材質、控制方式等一系列關鍵信息。對于用戶而言，理解這些型號代碼的含義，是正確選型、采購、使用及維護新道茨計量泵的基礎。本文將根據新道茨提供的選型手冊，詳細解析新道茨計量泵型號代碼的構成及其所代表的含義，幫助您輕松讀懂這些“泵的語言”。

新道茨的計量泵主要分為電磁計量泵和機械隔膜計量泵兩大類，它們的型號代碼構成規則有所不同。我們將分別進行介紹。

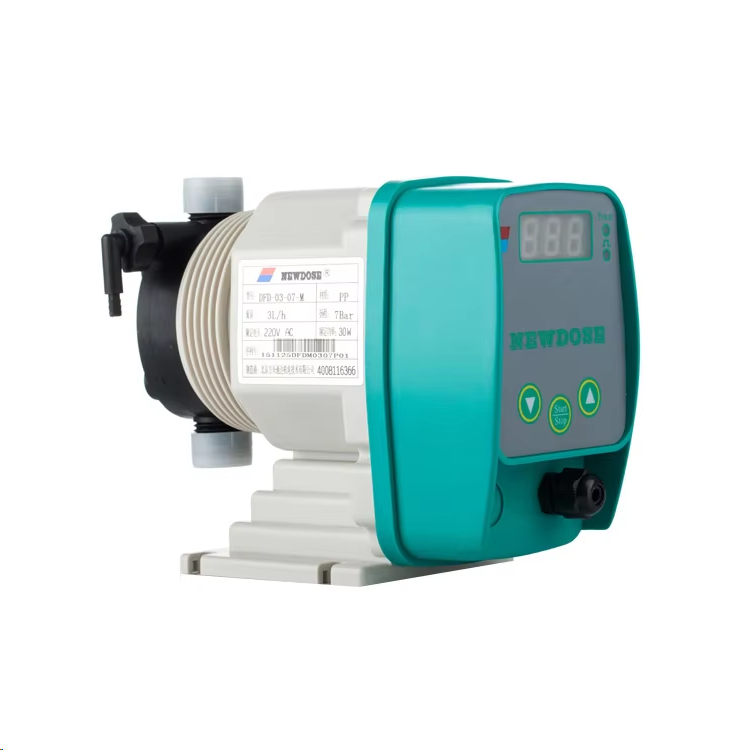

新道茨電磁計量泵型號代碼含義

新道茨電磁計量泵的型號代碼通常包含多個部分，每個部分代表泵的一項關鍵特征。根據選型手冊中的示例，其代碼結構通常如下所示：

系列/控制方式 - 排量 - 壓力 - 子型號 - 泵頭組材質 - 電源模式

例如，型號代碼 DFD 02 07 M PPV A 的含義解析如下：

1. 系列/控制方式 (DFD, DM, DP, DC)

代碼的首部分代表了電磁計量泵的系列，同時也指示了其主要的控制方式：

• DFD：手動控制沖程頻率系列。通過按鍵直接設定沖程頻率來調節流量。

• DM：外控電流信號控制沖程頻率系列?？山邮?/4~20mA模擬電流信號，實現沖程頻率的比例控制。

• DP：外控脈沖信號控制沖程頻率系列?？赏ㄟ^外部脈沖信號調節沖程頻率比例，支持分頻和倍頻模式。

• DC：RS485通訊調節沖程頻率系列。可通過RS485通訊協議與上位機通訊，實現遠程啟停和頻率控制。

這部分代碼是理解泵自動化控制能力的關鍵。

2. 排量 (例如：02, 12)

緊隨系列代碼之后的是泵的最大排量（流量）信息。這個數值通常以升/小時（L/h）為單位，表示泵在額定壓力和最大沖程頻率下的最大輸送能力。例如“02”可能代表最大排量為2 L/h。

3. 壓力 (例如：07, 16)

排量信息之后是泵的最大工作壓力。這個數值通常以巴（Bar）為單位，表示泵能夠克服的最高系統背壓。例如“07”可能代表最大壓力為7 Bar。

4. 子型號 (例如：M, HX, NX, GX, LM, X)

這部分代碼代表了電磁計量泵的子型號或具體規格范圍。它可能與流量、壓力范圍或某些特定的功能配置有關。不同的子型號在流量壓力曲線圖上可能占據不同的區域。

5. 泵頭組材質 (例如：PPV, PVT, PVDF, SST, PTFE)

這部分代碼指示了與輸送介質接觸的泵頭主要部件的材質。正確選擇泵頭材質對于確保泵的耐腐蝕性和長期穩定性至關重要。常見代碼及其代表材質包括：

• PPV：泵頭PP，膜片PTFE，閥座PTFE，閥球陶瓷，密封圈FKM。

• PVT：泵頭PVC，膜片PTFE，閥座PTFE，閥球陶瓷，密封圈FKM。

• PVDF：泵頭PVDF，膜片PTFE，閥座PTFE，閥球陶瓷，密封圈FKM。

• SST：泵頭SS316（不銹鋼），膜片PTFE，閥座SS316，閥球SS316，密封圈FKM。

• PTFE：泵頭PTFE，膜片PTFE，閥座PTFE，閥球陶瓷，密封圈（手冊中此處未列出，可能需另行確認）。

6. 電源模式 (例如：A, B, C)

最后一部分代碼表示泵的電源電壓和頻率：

• A：230V 50/60Hz。

• B：115V 50/60Hz。

• C：特殊要求，另行注明。

結合示例 DFD 02 07 M PPV A，其完整含義是：DFD系列電磁計量泵，最大排量2 L/h，最大壓力7 Bar，M子型號，泵頭組材質為PPV（PP泵頭，PTFE膜片/閥座等），電源為230V 50/60Hz。

新道茨機械隔膜計量泵型號代碼含義

新道茨機械隔膜計量泵的型號代碼結構與電磁泵有所不同，通常包含以下幾個部分：

系列 - 排量/壓力 - 泵頭組材質 - 電源類型 - 調節方式

例如，型號代碼 NDWL-410-0.6-PVT-A-I 的含義解析如下：

1. 系列 (NDJS, NDJL, NDWS, NDWL, ND1000, ND2000, ND6000, HND)

代碼的首部分代表了機械隔膜計量泵的具體系列。不同的系列可能代表著不同的流量壓力范圍、結構特點或應用側重。例如NDWS、NDWL、HND系列在特點中都提及了可以選配電動沖程調節裝置。

2. 排量/壓力 (例如：410/0.6)

這部分代碼結合表示了泵的最大排量（L/H）和最大工作壓力（MPa 或 Bar）。不同于電磁泵的單獨列出，機械泵通常以“排量/壓力”的組合形式出現，例如“410/0.6”表示最大排量410 L/h，最大壓力0.6 MPa。需要注意手冊中壓力單位有時用Bar，有時用MPa，查閱具體參數表時需留意。

3. 泵頭組材質 (例如：PVT, PVDF, SST, PTF)

這部分代碼與電磁泵類似，指示了與輸送介質接觸的泵頭主要部件的材質。常見代碼及其代表材質包括：

• PVT：泵頭PVC，膜片PTFE，閥座PTFE，閥球陶瓷，密封圈FKM。

• PVDF：泵頭PVDF，膜片PTFE，閥座PTFE，閥球陶瓷，密封圈FKM。

• SST：泵頭SS316（不銹鋼），膜片PTFE，閥座SS316，閥球SS316，密封圈FKM。

• PTF：泵頭PTFE，膜片PTFE，閥座PTFE，閥球陶瓷，密封圈（手冊中此處未列出，可能需另行確認）。

4. 電源類型 (例如：A, AVF, AEX, B, C)

這部分代碼表示泵所配電機的電源類型和防爆等特性：

• A：3ph 380V 50Hz/60Hz 標準電機。

• AVF：3ph 380V 50Hz/60Hz 變頻電機配380V獨立風扇。

• AEX：3ph 380V 50Hz/60Hz 防爆電機，防爆等級Exd ||BT4。

• B：220V 50Hz/60Hz 標準電機。

• C：特殊要求，另行注明。

5. 調節方式 (例如：H, I)

最后一部分代碼指示了機械計量泵的流量調節方式：

• H：手動調節。通過手動方式（如旋鈕或手輪）調節沖程長度。

• I：電動沖程長度調節。泵配有電動執行器，可通過外部信號（如4-20mA）或面板進行電動調節沖程長度。

結合示例 NDWL-410-0.6-PVT-A-I，其完整含義是：NDWL系列機械隔膜計量泵，最大排量410 L/h，最大壓力0.6 MPa，泵頭組材質為PVT（PVC泵頭，PTFE膜片等），電源為3ph 380V 50/60Hz標準電機，調節方式為電動沖程長度調節。

解讀型號代碼的重要性

理解新道茨計量泵型號代碼的含義至關重要。它能夠幫助您：

• 準確選型： 根據工藝需求快速定位符合流量、壓力、介質和控制要求的新道茨泵。

• 便捷采購： 在訂購泵或備件（如膜片、閥門等）時，準確提供型號代碼可以避免錯誤。

• 了解性能： 從代碼中直接獲取泵的核心性能參數，如最大流量、壓力等。

• 確認功能： 明確泵是否具備特定的控制功能，如4-20mA自動調節、通訊功能等。

結論

新道茨計量泵型號代碼是產品信息的載體，包含了泵的關鍵技術參數和功能配置。無論是電磁計量泵還是機械隔膜計量泵，掌握其型號代碼的構成和含義，都能幫助用戶更有效地選擇、使用和管理這些設備。在實際應用中，建議用戶始終對照最新的新道茨產品樣本或技術手冊來解讀型號代碼，并在有疑問時咨詢專業人士，以確保信息的準確性。

常見問題解答 (FAQs)

1. 問：型號代碼中的排量和壓力是最大值嗎？答： 是的，型號代碼中通常標注的是泵在特定工況下（如最大沖程長度/頻率）可以達到的最大排量和最大工作壓力。實際運行中的流量會根據沖程調節設定值而變化。

2. 問：電磁計量泵型號代碼中的“子型號”M, HX, NX, GX等代表什么？答： 這些子型號（如M, HX, NX, GX等）代表了電磁計量泵在不同流量和壓力范圍內的具體型號規格。它們反映了泵在不同工況下的性能邊界，可以對照手冊中的流量壓力曲線圖進行選擇。

3. 問：機械計量泵型號代碼中的“排量/壓力”為什么是組合在一起的？答： 機械計量泵的型號代碼結構設計如此，將最關鍵的性能參數——最大排量和最大壓力以“排量/壓力”的格式合并表示，例如“410/0.6”，方便用戶快速識別泵的規格等級。

4. 問：如何通過型號代碼判斷機械計量泵是否支持電動沖程調節？答： 對于機械隔膜計量泵，需要查看型號代碼的最后一個部分——調節方式。如果代碼為“I”，則表示該泵配備了電動沖程長度調節功能，支持外部信號控制；如果為“H”，則表示為手動調節。

5. 問：泵頭組材質代碼中，PTFE和PTF有什么區別？答： 根據手冊中的泵頭組材質表格，PPV, PVT, PVDF, SST這幾個代碼后面都明確列出了所有接觸介質的材質。而PTFE和PTF代碼后面列出的部件略有差異。具體的區別和適用性需要對照手冊中更詳細的材質說明或咨詢廠家。
