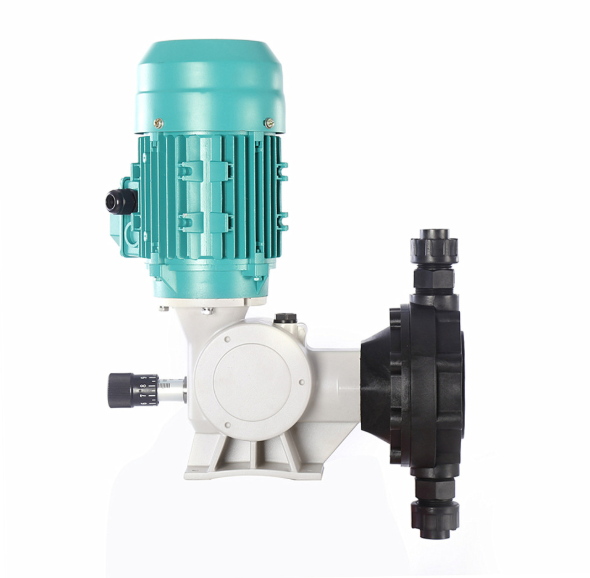

在工業流體投加系統中，新道茨機械隔膜計量泵以其堅固耐用、穩定可靠的特性，成為高壓、大流量工況的理想選擇。然而，要充分發揮其精準投加的優勢，核心在于掌握“新道茨機械隔膜計量泵如何控制流量”的各項方法。本文將為您提供一份全面且詳細的指南，從其工作原理到手動和電動控制的各種策略，助您輕松實現流量的精準控制，優化生產流程。

新道茨機械隔膜計量泵的流量控制原理

新道茨機械隔膜計量泵屬于容積泵的一種，其流量控制的原理與電磁計量泵通過調節頻率的方式有所不同。它的流量控制核心是改變泵的沖程長度。

• 基本原理： 計量泵通過電機驅動機械結構（如蝸輪蝸桿減速箱）帶動隔膜進行往復運動。在吸入沖程中，隔膜向后運動，泵頭內產生負壓，液體被吸入；在排出沖程中，隔膜向前運動，液體被擠壓通過單向閥排出。

• 流量控制： 新道茨機械隔膜計量泵通過調節一個位于傳動端的調節機構，來改變隔膜在每次往復運動中的行程距離。沖程長度越長，單次排出的液體體積就越大，總流量也越高；反之，沖程長度越短，單次排量越小，總流量也越低。新道茨機械泵的流量可以在0%到100%的范圍內無級調節，精度高，且穩定性好。

手動調節流量：最直接有效的控制方法

手動調節是所有新道茨機械隔膜計量泵的標準配置，也是最直接、最可靠的流量控制方式。它適用于流量設定后不常變化，或?qū)ψ詣?dòng)化程度要求不高的應用場景。

調節步驟：

1. 停機與安全： 在進行流量調節之前，首先確保泵正在運行，或者是在安全停機狀態下進行操作。如果泵正在運行，請注意安全，避免手部接觸到運動部件。

2. 定位調節機構： 找到位于泵體側面或頂部的沖程調節手輪或調節旋鈕。這個機構通常帶有一個刻度盤，顯示當前的沖程長度百分比（例如0%~100%）。

3. 旋轉手輪：

• 增加流量： 順時針旋轉手輪，增加沖程長度?？潭劝俜直葧?huì)隨之增大，流量也相應增加。

• 減小流量： 逆時針旋轉手輪，減小沖程長度?？潭劝俜直葧?huì)隨之減小，流量也相應減少。

4. 觀察與校準： 調節完成后，觀察泵的實際運行流量，并通過流量標定柱或容積法進行校準。新道茨機械隔膜計量泵銘牌上的流量數據是在特定條件下測得的，實際流量會受管路背壓、介質粘度等因素影響，因此現場校準至關重要。

手動調節的優勢與劣勢：

• 優勢： 結構簡單，操作直觀，可靠性高，成本低廉。

• 劣勢： 需要人工現場操作，不適合需要頻繁調節或與自動化系統聯動的場景。

電動調節流量：實現自動化控制的高級方案

對于需要與DCS、PLC等自動化控制系統集成的復雜工況，新道茨機械隔膜計量泵提供了電動沖程調節的選項。這種高級的流量控制方式能夠接收外部信號，實現流量的自動、遠程調節。

調節原理與步驟：

1. 加裝電動調節裝置： 這需要為特定的新道茨機械泵型號（如NDWS、NDWL、ND1000、HND系列）加裝電動沖程調節裝置。

2. 接收外部信號： 該裝置能夠接收來自控制系統的標準模擬信號，通常是4~20mA電流信號。這個信號代表著一個特定的流量百分比。

3. 自動調節沖程： 裝置內部的伺服電機或步進電機根據接收到的電流信號，自動、精確地調節沖程長度。例如，4mA信號可能對應0%沖程，20mA信號則對應100%沖程。

4. 遠程監控與控制： 通過控制系統的操作界面，用戶可以遠程設定流量，監控泵的運行狀態。裝置本身通常也帶有精確的數字顯示屏，能顯示當前的沖程長度或流量，并具有誤差補償功能。

5. 正反比例調節： 該裝置通常支持正比例（電流增大，沖程增大）和反比例（電流增大，沖程減小）兩種調節模式，以適應不同的控制邏輯。

電動調節的優勢與劣勢：

• 優勢：

• 高精度自動化： 無需人工干預，可實現流量的精準、線性比例控制。

• 遠程控制： 便于將泵集成到集中控制系統中，實現遠程監控與調節。

• 過程優化： 可根據PH值、余氯等傳感器數據實時調整投加量，優化工藝流程。

• 劣勢： 初期投資成本較高，系統復雜性增加，需要專業的安裝與調試。

流量控制的調試與校準要點

無論采用哪種調節方式，正確的調試和校準都是確保新道茨機械隔膜計量泵流量控制精度的關鍵。

1. 啟動前的準備：

• 檢查安裝： 確保計量泵已水平固定，吸入和排出管路連接緊密、無泄漏。

• 潤滑劑檢查： 檢查泵箱體內的潤滑油/脂液位是否充足。對于新機，必須按照說明書要求加注或檢查潤滑劑。

• 空載運行： 首次啟動或長時間停機后，將沖程調至0%位置，讓泵空載運行數分鐘，以潤滑傳動部件，這在寒冷環境下尤為重要。

• 引液與排氣： 確保泵頭和管路已充滿液體，沒有空氣，否則會影響吸液和計量精度。

2. 流量校準（標定）：

• 為什么需要校準？ 泵的銘牌數據是在常溫清水條件下測得的，實際流量會因管路背壓、液體粘度、溫度等工況條件而產生5%以內的偏差。因此，現場校準是獲取精確流量數據的唯一途徑。

• 校準方法：

1. 容積法： 在泵運行最初的12小時后，在泵頭出口處采集液體，定時測量其容積，計算出實際流量?；蛘邔⑽汗苈返牡组y置于帶有刻度的容器中，記錄一定時間內的液面變化，從而計算流量。

2. 調節與修正： 如果實測流量與所需流量不符，可以通過手動或電動調節沖程長度，使泵的實際輸出達到目標值。

結論

“新道茨機械隔膜計量泵如何控制流量”是一個涉及泵的內部機制、外部控制策略以及現場調試校準的系統性問題。通過本文的全面指南，我們可以看到，無論是通過簡單可靠的手動調節，還是通過先進的電動調節實現自動化控制，新道茨機械隔膜計量泵都提供了靈活多樣的解決方案。掌握這些控制方法，并結合正確的安裝和維護，您的新道茨機械泵將為您提供長久、穩定、精準的流體投加服務。

常見問題解答

1. 新道茨機械泵的沖程調節手輪上的刻度，為什么不能完全代表實際流量？

   調節手輪上的刻度顯示的是沖程長度的百分比，與單次排量成正比。然而，實際流量還會受到外部工況（如管路背壓、介質粘度等）的影響，因此建議通過現場標定來獲取特定工況下的精確流量數據。

2. 機械計量泵的電動沖程調節裝置是否可以與我的PLC系統連接？

   是的，新道茨機械泵的電動沖程調節裝置通?？梢越邮諛?biāo)準的4-20mA模擬信號，可以直接與支持該信號輸出的PLC系統連接，實現遠程自動調節。

3. 在調節流量時，是否可以隨意旋轉沖程調節手輪？

   是的，新道茨機械隔膜計量泵可以在運行過程中隨意旋轉沖程調節手輪來改變流量，但建議平穩、緩慢地進行調節，以避免對泵體造成沖擊。

4. 如果機械泵的流量調節手輪無法轉動怎么辦？

   這可能是由于調節機構卡滯或泵內部故障所致。首先應停機，檢查調節手輪或螺桿是否被異物卡住。如果排除了外部原因，則可能是內部機械結構故障，建議聯系專業維修人員進行檢查。

5. 新道茨機械隔膜計量泵的流量調節精度是多少？

   新道茨機械隔膜計量泵的流量調節精度通常在$\pm 1%$以內。但這一精度是在特定工況下測得，實際精度會受現場條件影響。
